Ram 2500 2017 Manuel du propriétaire (in French)

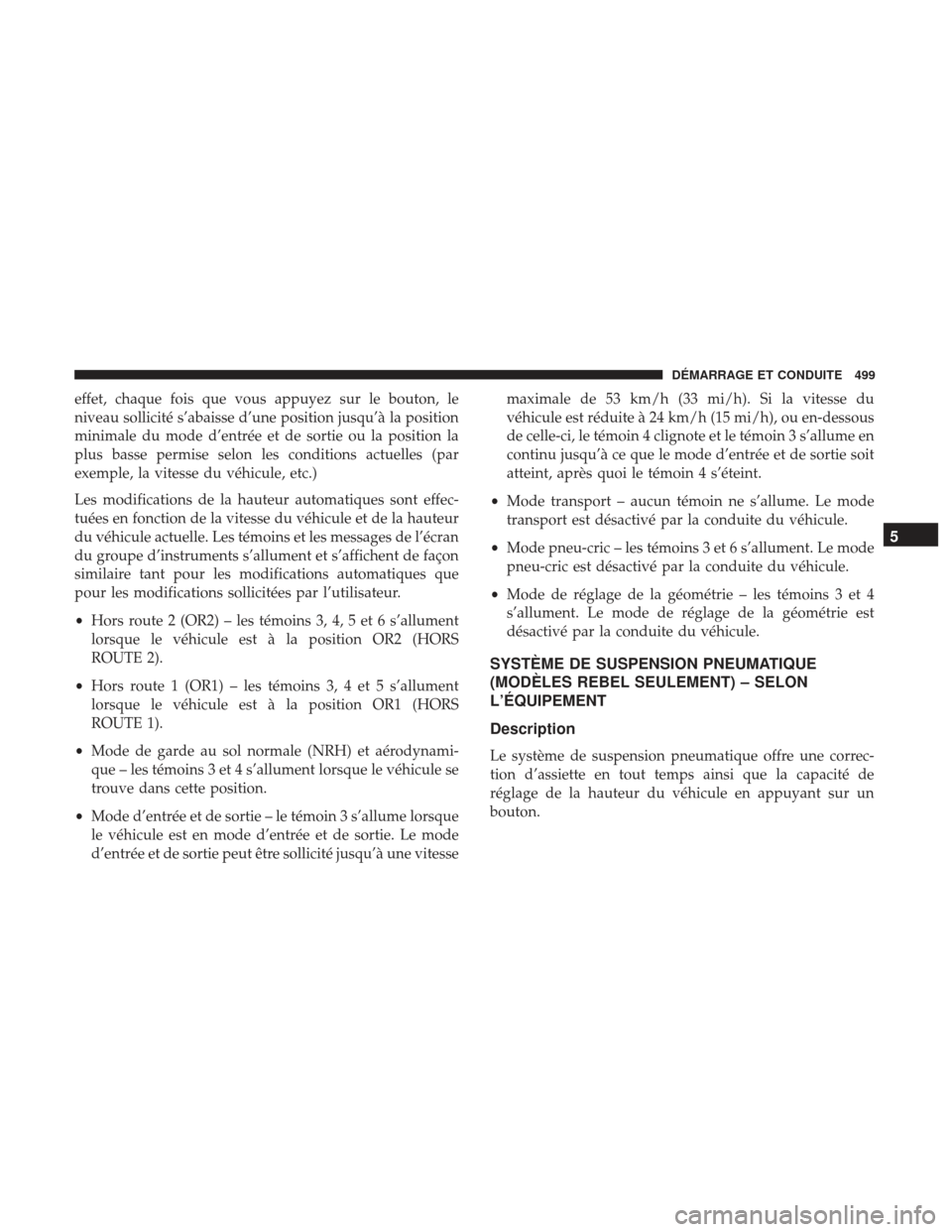

effet, chaque fois que vous appuyez sur le bouton, le
niveau sollicité s’abaisse d’une position jusqu’à la position
minimale du mode d’entrée et de sortie ou la position la
plus basse permise selon les conditions actuelles (par
exemple, la vitesse du véhicule, etc.)
Les modifications de la hauteur automatiques sont effec-
tuées en fonction de la vitesse du véhicule et de la hauteur
du véhicule actuelle. Les témoins et les messages de l’écran
du groupe d’instruments s’allument et s’affichent de façon
similaire tant pour les modifications automatiques que
pour les modifications sollicitées par l’utilisateur.
•Hors route 2 (OR2) – les témoins 3, 4, 5 et 6 s’allument
lorsque le véhicule est à la position OR2 (HORS
ROUTE 2).
• Hors route 1 (OR1) – les témoins 3, 4 et 5 s’allument
lorsque le véhicule est à la position OR1 (HORS
ROUTE 1).
• Mode de garde au sol normale (NRH) et aérodynami-
que – les témoins 3 et 4 s’allument lorsque le véhicule se
trouve dans cette position.
• Mode d’entrée et de sortie – le témoin 3 s’allume lorsque
le véhicule est en mode d’entrée et de sortie. Le mode
d’entrée et de sortie peut être sollicité jusqu’à une vitesse maximale de 53 km/h (33 mi/h). Si la vitesse du
véhicule est réduite à 24 km/h (15 mi/h), ou en-dessous
de celle-ci, le témoin 4 clignote et le témoin 3 s’allume en
continu jusqu’à ce que le mode d’entrée et de sortie soit
atteint, après quoi le témoin 4 s’éteint.
• Mode transport – aucun témoin ne s’allume. Le mode
transport est désactivé par la conduite du véhicule.
• Mode pneu-cric – les témoins 3 et 6 s’allument. Le mode
pneu-cric est désactivé par la conduite du véhicule.
• Mode de réglage de la géométrie – les témoins 3 et 4
s’allument. Le mode de réglage de la géométrie est
désactivé par la conduite du véhicule.
SYSTÈME DE SUSPENSION PNEUMATIQUE
(MODÈLES REBEL SEULEMENT) – SELON
L’ÉQUIPEMENT
Description
Le système de suspension pneumatique offre une correc-
tion d’assiette en tout temps ainsi que la capacité de
réglage de la hauteur du véhicule en appuyant sur un
bouton.
5
DÉMARRAGE ET CONDUITE 499

NOTA :Le véhicule passe automatiquement au mode
aérodynamique lorsque la vitesse du véhicule demeure
entre 100 km/h (62 mi/h) et 106 km/h (66 mi/h) pendant
plus de 20 secondes ou si la vitesse du véhicule dépasse
106 km/h (66 mi/h). •
Garde au sol normale (NRH) – Il s’agit de la position
courante de la suspension et elle est utilisée pour la
conduite normale.
• Hors route (OR) (élève le véhicule environ 26 mm
[1 po]) – Cette position doit être utilisée uniquement
pour la conduite hors route lorsqu’une garde au sol
maximale est requise. Pour passer à la position OR
(HORS ROUTE), appuyez une fois sur le bouton fléché
vers le Haut à partir de la position NRH (GARDE AU
SOL NORMALE) lorsque la vitesse du véhicule est
inférieure à 32 km/h (20 mi/h). En position OR (HORS
ROUTE), si la vitesse du véhicule dépasse 40 km/h
(25 mi/h), la hauteur de véhicule est automatiquement
abaissée à la position NRH (GARDE AU SOL NOR-
MALE). La position Hors route peut ne pas être dispo-
nible en raison de la charge utile du véhicule; un
message s’affiche à l’écran du groupe d’instruments
lorsque cela se produit. Pour obtenir de plus amples
renseignements, consultez le paragraphe « Affichage du
groupe d’instruments » de la section « Instruments du
tableau de bord ».
Commutateur de suspension pneumatique
1 – Bouton fléché vers le haut
2 – Bouton fléché vers le bas
3 – Témoin du mode d’entrée et de sortie (défini par l’utilisateur)
4 – Témoin du mode aérodynamique (défini par l’utilisateur)
5 – Témoin de garde au sol normale (défini par l’utilisateur)
6 – Témoin hors route (défini par l’utilisateur) 500 DÉMARRAGE ET CONDUITE

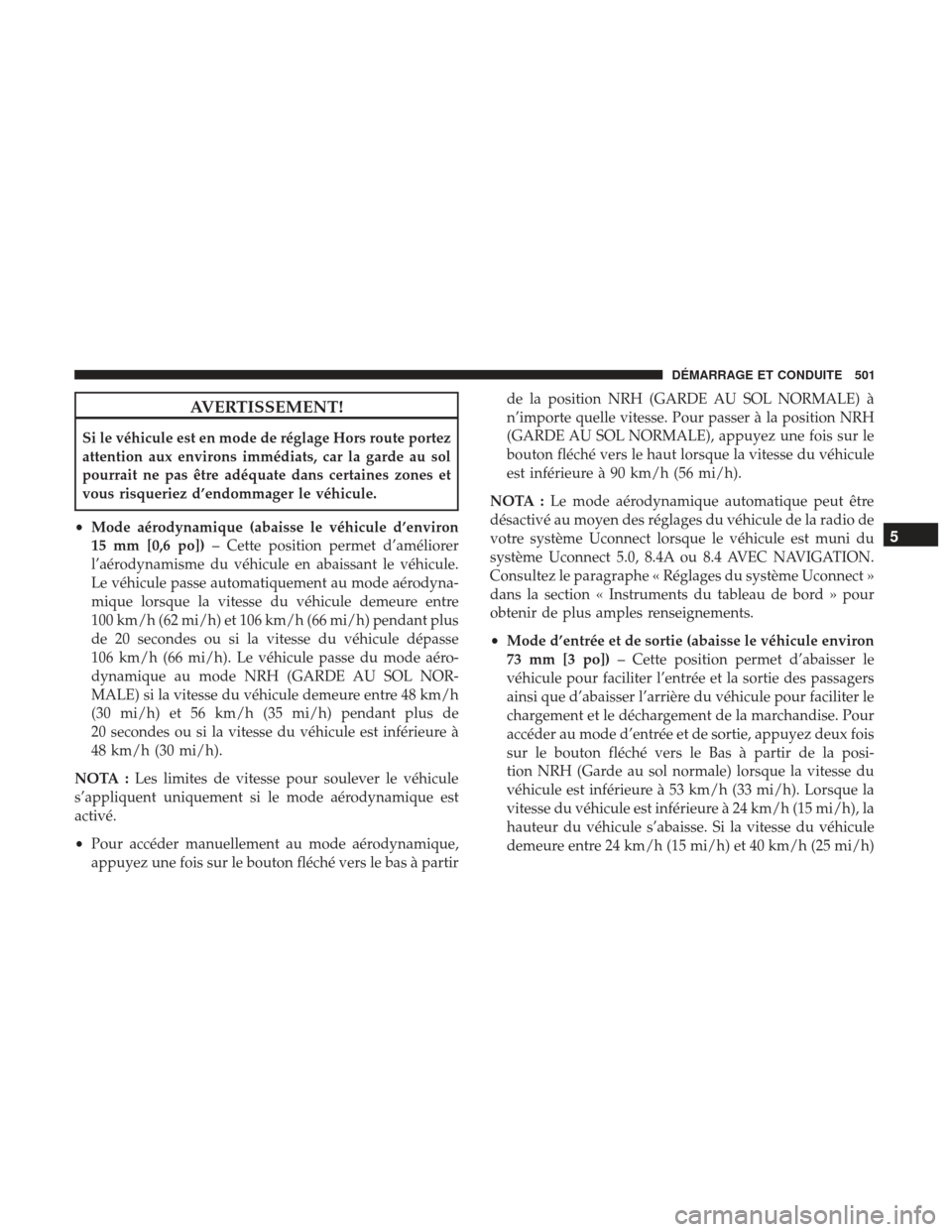

AVERTISSEMENT!
Si le véhicule est en mode de réglage Hors route portez
attention aux environs immédiats, car la garde au sol
pourrait ne pas être adéquate dans certaines zones et
vous risqueriez d’endommager le véhicule.
• Mode aérodynamique (abaisse le véhicule d’environ
15 mm [0,6 po]) – Cette position permet d’améliorer
l’aérodynamisme du véhicule en abaissant le véhicule.
Le véhicule passe automatiquement au mode aérodyna-
mique lorsque la vitesse du véhicule demeure entre
100 km/h (62 mi/h) et 106 km/h (66 mi/h) pendant plus
de 20 secondes ou si la vitesse du véhicule dépasse
106 km/h (66 mi/h). Le véhicule passe du mode aéro-
dynamique au mode NRH (GARDE AU SOL NOR-
MALE) si la vitesse du véhicule demeure entre 48 km/h
(30 mi/h) et 56 km/h (35 mi/h) pendant plus de
20 secondes ou si la vitesse du véhicule est inférieure à
48 km/h (30 mi/h).
NOTA : Les limites de vitesse pour soulever le véhicule
s’appliquent uniquement si le mode aérodynamique est
activé.
• Pour accéder manuellement au mode aérodynamique,
appuyez une fois sur le bouton fléché vers le bas à partir de la position NRH (GARDE AU SOL NORMALE) à
n’importe quelle vitesse. Pour passer à la position NRH
(GARDE AU SOL NORMALE), appuyez une fois sur le
bouton fléché vers le haut lorsque la vitesse du véhicule
est inférieure à 90 km/h (56 mi/h).
NOTA : Le mode aérodynamique automatique peut être
désactivé au moyen des réglages du véhicule de la radio de
votre système Uconnect lorsque le véhicule est muni du
système Uconnect 5.0, 8.4A ou 8.4 AVEC NAVIGATION.
Consultez le paragraphe « Réglages du système Uconnect »
dans la section « Instruments du tableau de bord » pour
obtenir de plus amples renseignements.
• Mode d’entrée et de sortie (abaisse le véhicule environ
73 mm [3 po]) – Cette position permet d’abaisser le
véhicule pour faciliter l’entrée et la sortie des passagers
ainsi que d’abaisser l’arrière du véhicule pour faciliter le
chargement et le déchargement de la marchandise. Pour
accéder au mode d’entrée et de sortie, appuyez deux fois
sur le bouton fléché vers le Bas à partir de la posi-
tion NRH (Garde au sol normale) lorsque la vitesse du
véhicule est inférieure à 53 km/h (33 mi/h). Lorsque la
vitesse du véhicule est inférieure à 24 km/h (15 mi/h), la
hauteur du véhicule s’abaisse. Si la vitesse du véhicule
demeure entre 24 km/h (15 mi/h) et 40 km/h (25 mi/h)
5
DÉMARRAGE ET CONDUITE 501

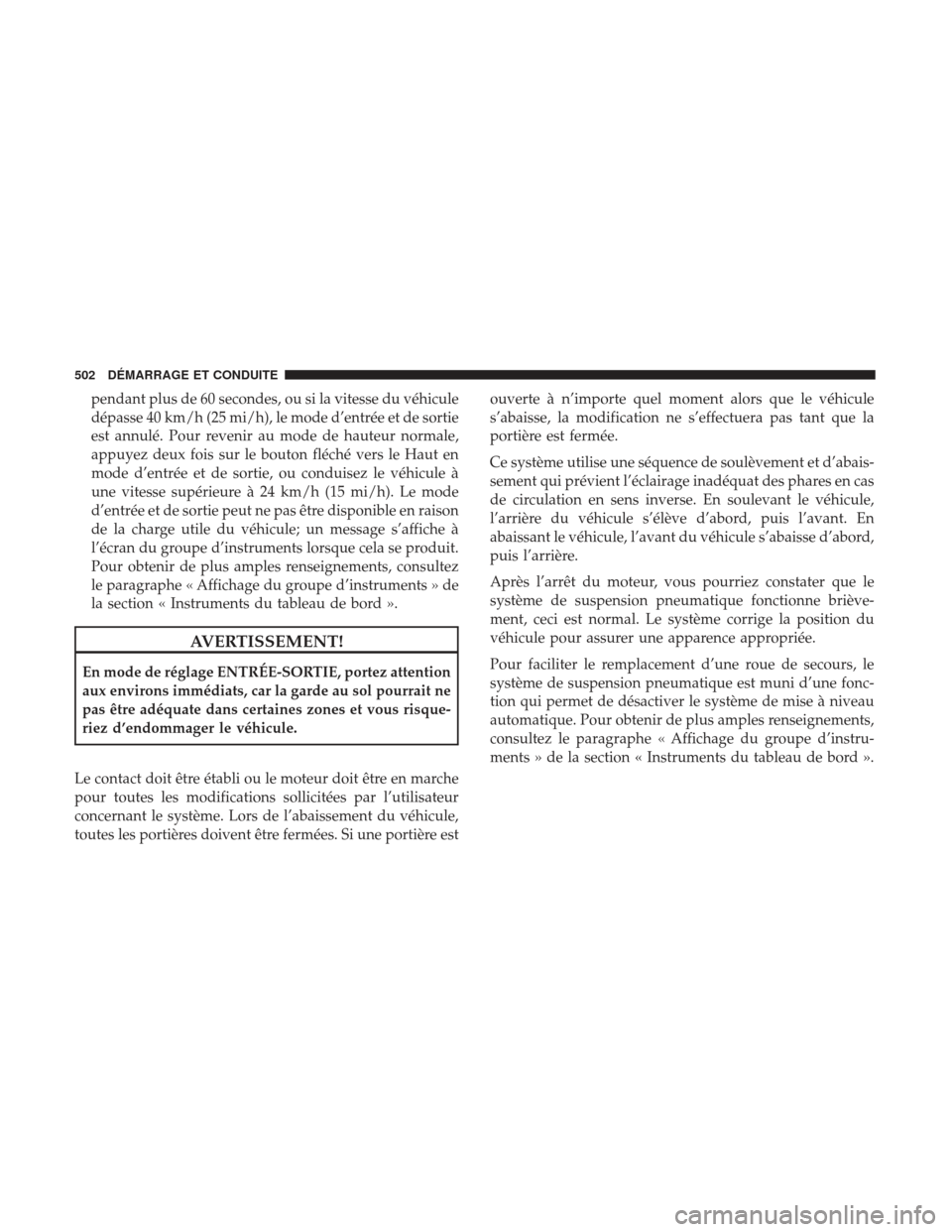

pendant plus de 60 secondes, ou si la vitesse du véhicule
dépasse 40 km/h (25 mi/h), le mode d’entrée et de sortie
est annulé. Pour revenir au mode de hauteur normale,
appuyez deux fois sur le bouton fléché vers le Haut en
mode d’entrée et de sortie, ou conduisez le véhicule à
une vitesse supérieure à 24 km/h (15 mi/h). Le mode
d’entrée et de sortie peut ne pas être disponible en raison
de la charge utile du véhicule; un message s’affiche à
l’écran du groupe d’instruments lorsque cela se produit.
Pour obtenir de plus amples renseignements, consultez
le paragraphe « Affichage du groupe d’instruments » de
la section « Instruments du tableau de bord ».
AVERTISSEMENT!
En mode de réglage ENTRÉE-SORTIE, portez attention
aux environs immédiats, car la garde au sol pourrait ne
pas être adéquate dans certaines zones et vous risque-
riez d’endommager le véhicule.
Le contact doit être établi ou le moteur doit être en marche
pour toutes les modifications sollicitées par l’utilisateur
concernant le système. Lors de l’abaissement du véhicule,
toutes les portières doivent être fermées. Si une portière est ouverte à n’importe quel moment alors que le véhicule
s’abaisse, la modification ne s’effectuera pas tant que la
portière est fermée.
Ce système utilise une séquence de soulèvement et d’abais-
sement qui prévient l’éclairage inadéquat des phares en cas
de circulation en sens inverse. En soulevant le véhicule,
l’arrière du véhicule s’élève d’abord, puis l’avant. En
abaissant le véhicule, l’avant du véhicule s’abaisse d’abord,
puis l’arrière.
Après l’arrêt du moteur, vous pourriez constater que le
système de suspension pneumatique fonctionne briève-
ment, ceci est normal. Le système corrige la position du
véhicule pour assurer une apparence appropriée.
Pour faciliter le remplacement d’une roue de secours, le
système de suspension pneumatique est muni d’une fonc-
tion qui permet de désactiver le système de mise à niveau
automatique. Pour obtenir de plus amples renseignements,
consultez le paragraphe « Affichage du groupe d’instru-
ments » de la section « Instruments du tableau de bord ».
502 DÉMARRAGE ET CONDUITE

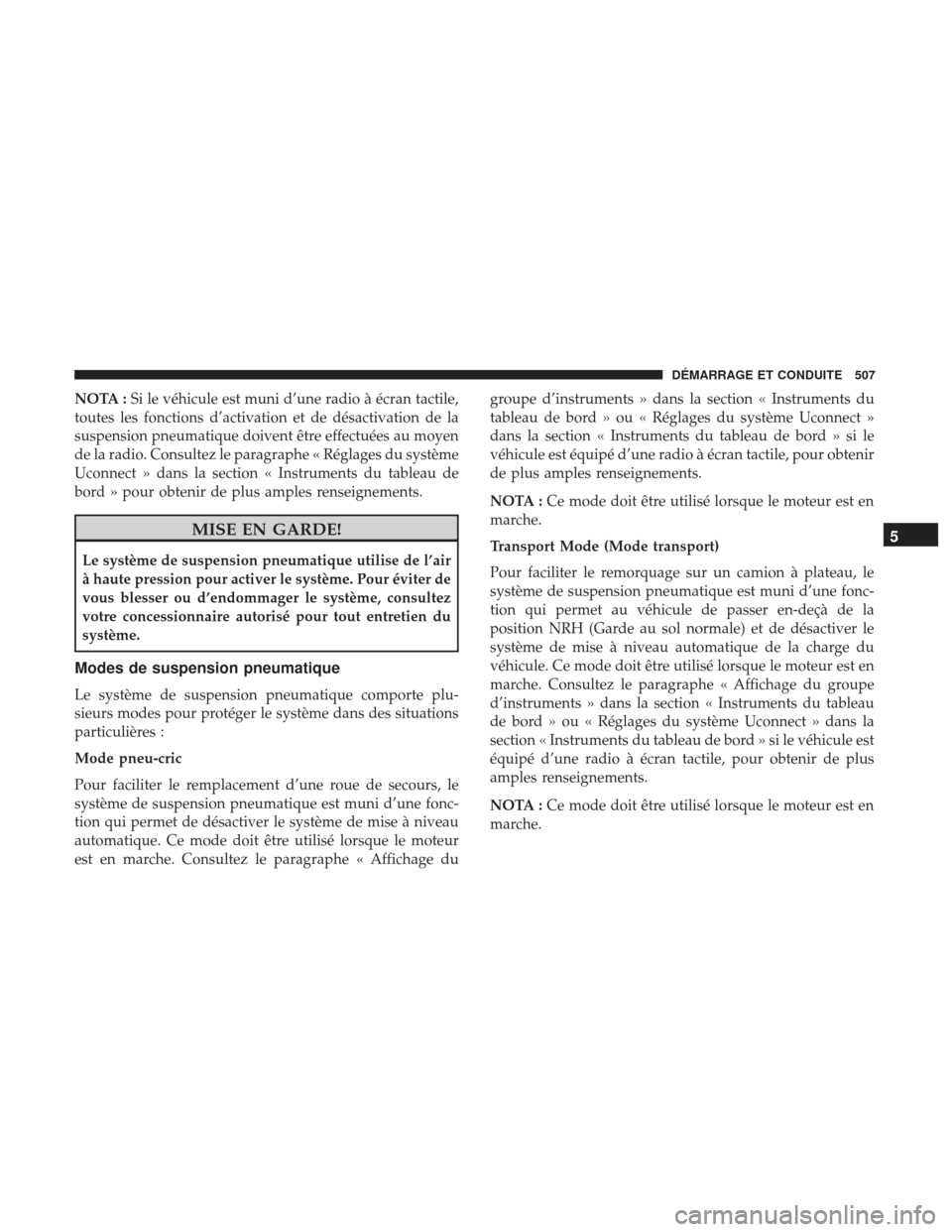

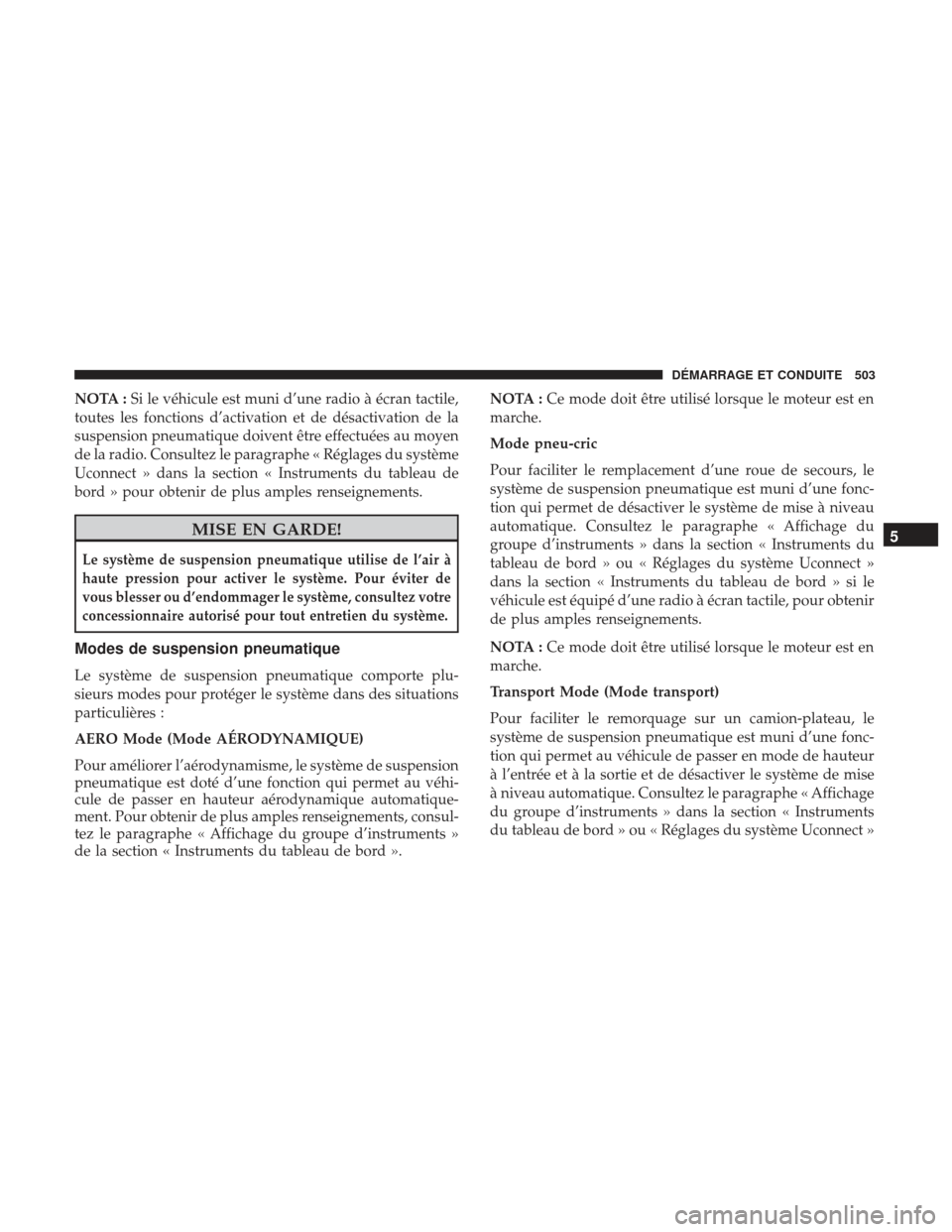

NOTA :Si le véhicule est muni d’une radio à écran tactile,
toutes les fonctions d’activation et de désactivation de la
suspension pneumatique doivent être effectuées au moyen
de la radio. Consultez le paragraphe « Réglages du système
Uconnect » dans la section « Instruments du tableau de
bord » pour obtenir de plus amples renseignements.
MISE EN GARDE!
Le système de suspension pneumatique utilise de l’air à
haute pression pour activer le système. Pour éviter de
vous blesser ou d’endommager le système, consultez votre
concessionnaire autorisé pour tout entretien du système.
Modes de suspension pneumatique
Le système de suspension pneumatique comporte plu-
sieurs modes pour protéger le système dans des situations
particulières :
AERO Mode (Mode AÉRODYNAMIQUE)
Pour améliorer l’aérodynamisme, le système de suspension
pneumatique est doté d’une fonction qui permet au véhi-
cule de passer en hauteur aérodynamique automatique-
ment. Pour obtenir de plus amples renseignements, consul-
tez le paragraphe « Affichage du groupe d’instruments »
de la section « Instruments du tableau de bord ». NOTA :
Ce mode doit être utilisé lorsque le moteur est en
marche.
Mode pneu-cric
Pour faciliter le remplacement d’une roue de secours, le
système de suspension pneumatique est muni d’une fonc-
tion qui permet de désactiver le système de mise à niveau
automatique. Consultez le paragraphe « Affichage du
groupe d’instruments » dans la section « Instruments du
tableau de bord » ou « Réglages du système Uconnect »
dans la section « Instruments du tableau de bord » si le
véhicule est équipé d’une radio à écran tactile, pour obtenir
de plus amples renseignements.
NOTA : Ce mode doit être utilisé lorsque le moteur est en
marche.
Transport Mode (Mode transport)
Pour faciliter le remorquage sur un camion-plateau, le
système de suspension pneumatique est muni d’une fonc-
tion qui permet au véhicule de passer en mode de hauteur
à l’entrée et à la sortie et de désactiver le système de mise
à niveau automatique. Consultez le paragraphe « Affichage
du groupe d’instruments » dans la section « Instruments
du tableau de bord » ou « Réglages du système Uconnect »
5
DÉMARRAGE ET CONDUITE 503

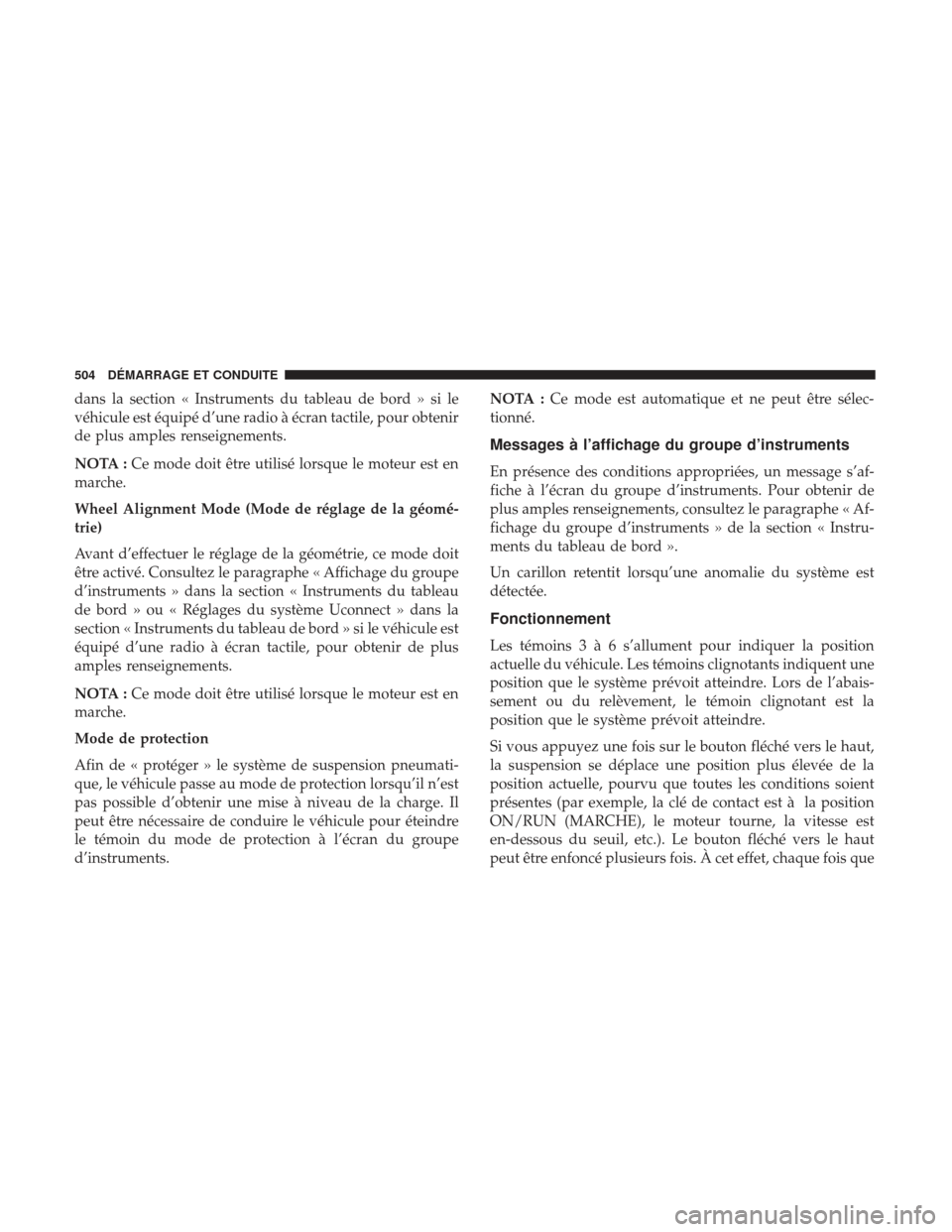

dans la section « Instruments du tableau de bord » si le
véhicule est équipé d’une radio à écran tactile, pour obtenir
de plus amples renseignements.
NOTA :Ce mode doit être utilisé lorsque le moteur est en
marche.

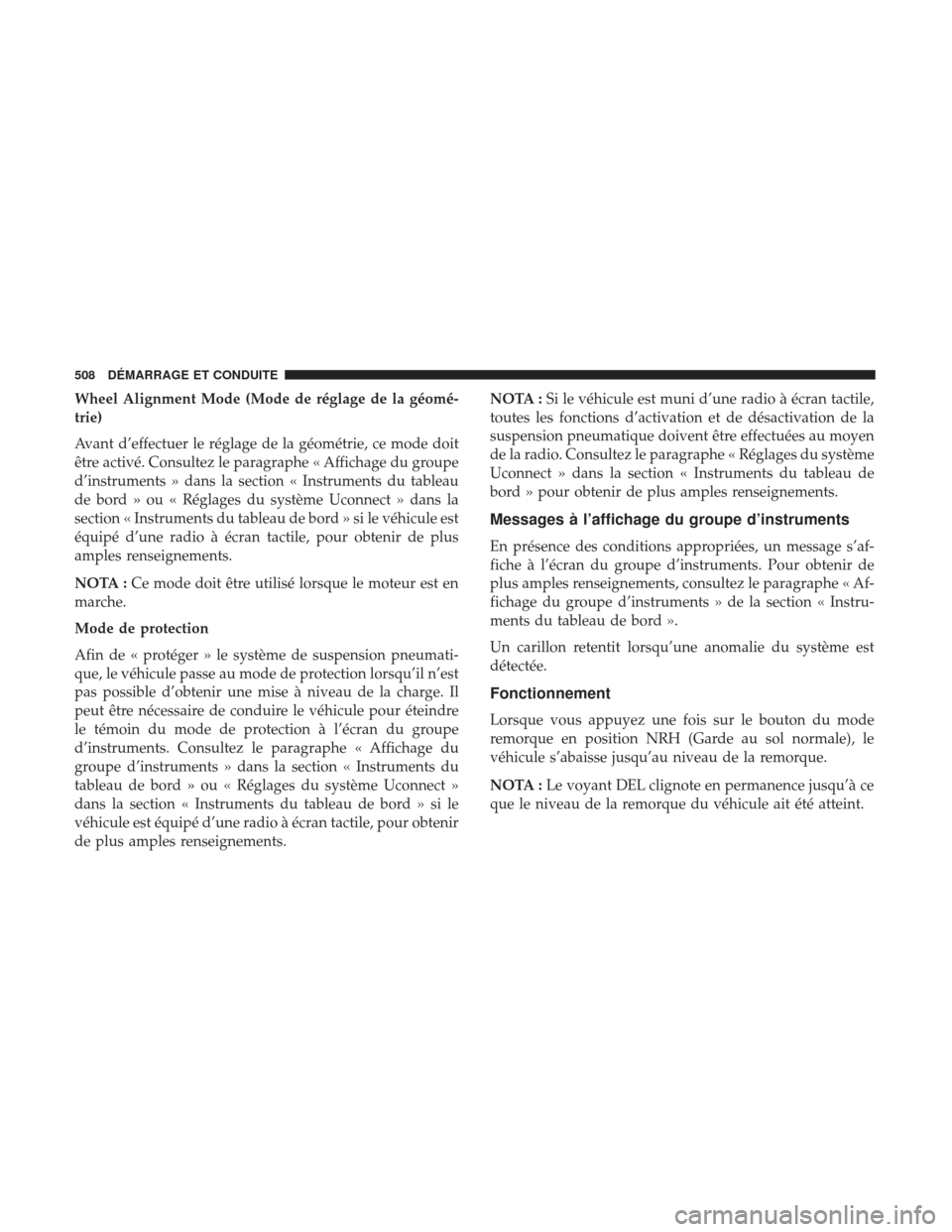

Wheel Alignment Mode (Mode de réglage de la géomé-
trie)
Avant d’effectuer le réglage de la géométrie, ce mode doit
être activé. Consultez le paragraphe « Affichage du groupe
d’instruments » dans la section « Instruments du tableau
de bord » ou « Réglages du système Uconnect » dans la
section « Instruments du tableau de bord » si le véhicule est
équipé d’une radio à écran tactile, pour obtenir de plus
amples renseignements.
NOTA : Ce mode doit être utilisé lorsque le moteur est en
marche.
Mode de protection
Afin de « protéger » le système de suspension pneumati-
que, le véhicule passe au mode de protection lorsqu’il n’est
pas possible d’obtenir une mise à niveau de la charge. Il
peut être nécessaire de conduire le véhicule pour éteindre
le témoin du mode de protection à l’écran du groupe
d’instruments. NOTA :
Ce mode est automatique et ne peut être sélec-
tionné.
Messages à l’affichage du groupe d’instruments
En présence des conditions appropriées, un message s’af-
fiche à l’écran du groupe d’instruments. Pour obtenir de
plus amples renseignements, consultez le paragraphe « Af-
fichage du groupe d’instruments » de la section « Instru-
ments du tableau de bord ».
Un carillon retentit lorsqu’une anomalie du système est
détectée.
Fonctionnement
Les témoins3à6s’allument pour indiquer la position
actuelle du véhicule. Les témoins clignotants indiquent une
position que le système prévoit atteindre. Lors de l’abais-
sement ou du relèvement, le témoin clignotant est la
position que le système prévoit atteindre.
Si vous appuyez une fois sur le bouton fléché vers le haut,
la suspension se déplace une position plus élevée de la
position actuelle, pourvu que toutes les conditions soient
présentes (par exemple, la clé de contact est à la position
ON/RUN (MARCHE), le moteur tourne, la vitesse est
en-dessous du seuil, etc.). Le bouton fléché vers le haut
peut être enfoncé plusieurs fois. À cet effet, chaque fois que
504 DÉMARRAGE ET CONDUITE

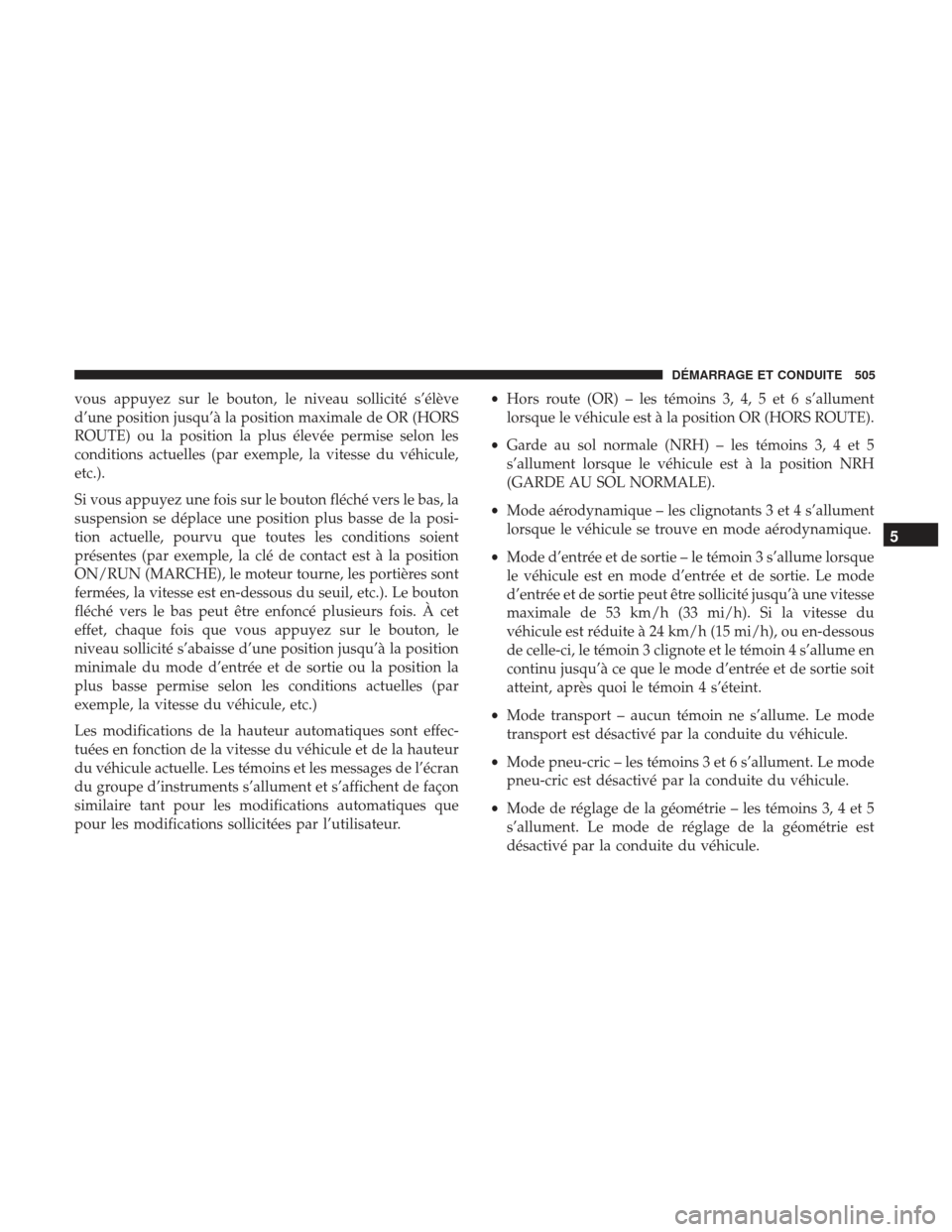

vous appuyez sur le bouton, le niveau sollicité s’élève
d’une position jusqu’à la position maximale de OR (HORS
ROUTE) ou la position la plus élevée permise selon les
conditions actuelles (par exemple, la vitesse du véhicule,
etc.).
Si vous appuyez une fois sur le bouton fléché vers le bas, la
suspension se déplace une position plus basse de la posi-
tion actuelle, pourvu que toutes les conditions soient
présentes (par exemple, la clé de contact est à la position
ON/RUN (MARCHE), le moteur tourne, les portières sont
fermées, la vitesse est en-dessous du seuil, etc.). Le bouton
fléché vers le bas peut être enfoncé plusieurs fois. À cet
effet, chaque fois que vous appuyez sur le bouton, le
niveau sollicité s’abaisse d’une position jusqu’à la position
minimale du mode d’entrée et de sortie ou la position la
plus basse permise selon les conditions actuelles (par
exemple, la vitesse du véhicule, etc.)
Les modifications de la hauteur automatiques sont effec-
tuées en fonction de la vitesse du véhicule et de la hauteur
du véhicule actuelle. Les témoins et les messages de l’écran
du groupe d’instruments s’allument et s’affichent de façon
similaire tant pour les modifications automatiques que
pour les modifications sollicitées par l’utilisateur.•
Hors route (OR) – les témoins 3, 4, 5 et 6 s’allument
lorsque le véhicule est à la position OR (HORS ROUTE).
• Garde au sol normale (NRH) – les témoins 3, 4 et 5
s’allument lorsque le véhicule est à la position NRH
(GARDE AU SOL NORMALE).
• Mode aérodynamique – les clignotants 3 et 4 s’allument
lorsque le véhicule se trouve en mode aérodynamique.
• Mode d’entrée et de sortie – le témoin 3 s’allume lorsque
le véhicule est en mode d’entrée et de sortie. Le mode
d’entrée et de sortie peut être sollicité jusqu’à une vitesse
maximale de 53 km/h (33 mi/h). Si la vitesse du
véhicule est réduite à 24 km/h (15 mi/h), ou en-dessous
de celle-ci, le témoin 3 clignote et le témoin 4 s’allume en
continu jusqu’à ce que le mode d’entrée et de sortie soit
atteint, après quoi le témoin 4 s’éteint.
• Mode transport – aucun témoin ne s’allume. Le mode
transport est désactivé par la conduite du véhicule.
• Mode pneu-cric – les témoins 3 et 6 s’allument. Le mode
pneu-cric est désactivé par la conduite du véhicule.
• Mode de réglage de la géométrie – les témoins 3, 4 et 5
s’allument. Le mode de réglage de la géométrie est
désactivé par la conduite du véhicule.
5
DÉMARRAGE ET CONDUITE 505

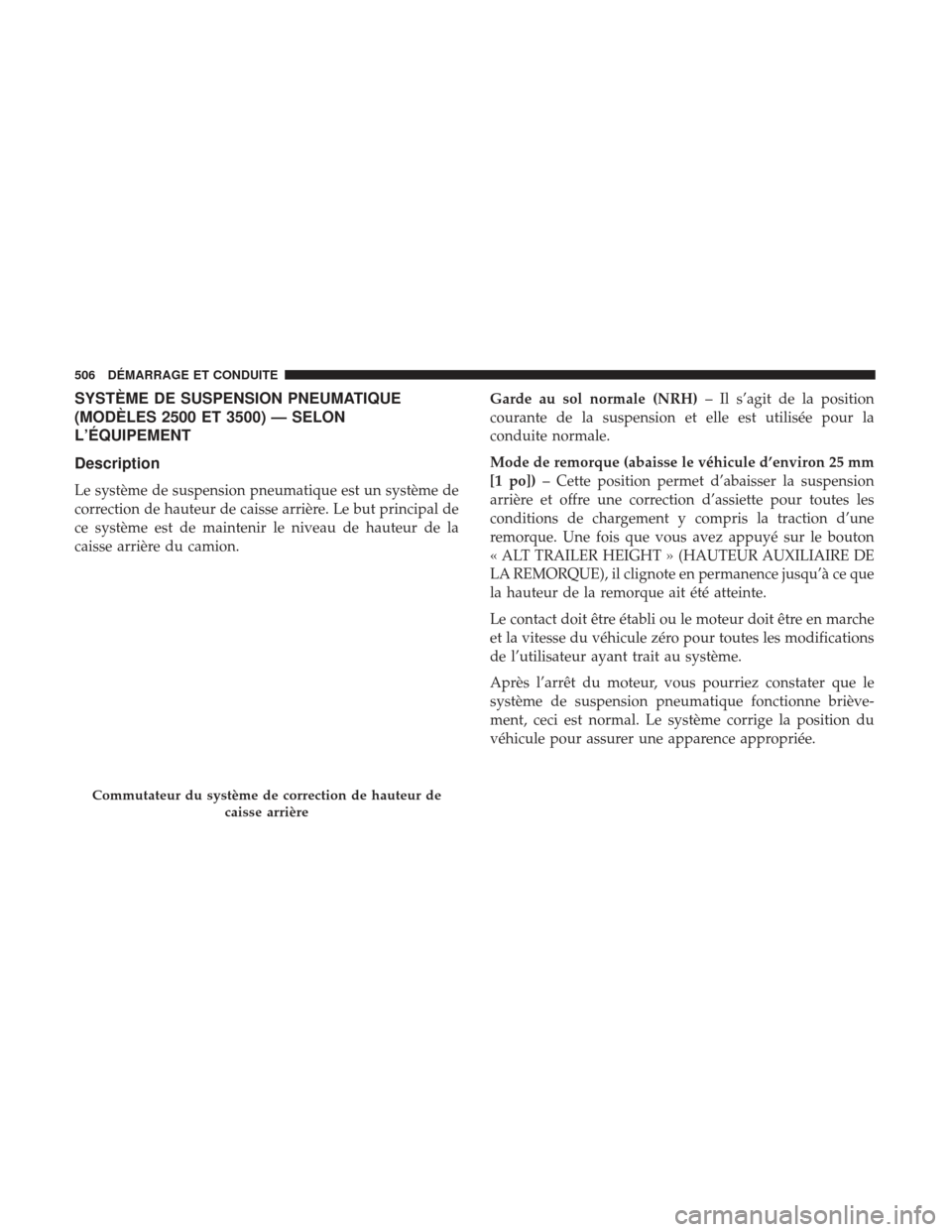

SYSTÈME DE SUSPENSION PNEUMATIQUE
(MODÈLES 2500 ET 3500) — SELON
L’ÉQUIPEMENT
Description
Le système de suspension pneumatique est un système de
correction de hauteur de caisse arrière. Le but principal de
ce système est de maintenir le niveau de hauteur de la
caisse arrière du camion.Garde au sol normale (NRH)
– Il s’agit de la position
courante de la suspension et elle est utilisée pour la
conduite normale.
Mode de remorque (abaisse le véhicule d’environ 25 mm
[1 po]) – Cette position permet d’abaisser la suspension
arrière et offre une correction d’assiette pour toutes les
conditions de chargement y compris la traction d’une
remorque. Une fois que vous avez appuyé sur le bouton
« ALT TRAILER HEIGHT » (HAUTEUR AUXILIAIRE DE
LA REMORQUE), il clignote en permanence jusqu’à ce que
la hauteur de la remorque ait été atteinte.
Le contact doit être établi ou le moteur doit être en marche
et la vitesse du véhicule zéro pour toutes les modifications
de l’utilisateur ayant trait au système.
Après l’arrêt du moteur, vous pourriez constater que le
système de suspension pneumatique fonctionne briève-
ment, ceci est normal. Le système corrige la position du
véhicule pour assurer une apparence appropriée.
Commutateur du système de correction de hauteur de
caisse arrière
506 DÉMARRAGE ET CONDUITE

NOTA :Si le véhicule est muni d’une radio à écran tactile,
toutes les fonctions d’activation et de désactivation de la
suspension pneumatique doivent être effectuées au moyen
de la radio. Consultez le paragraphe « Réglages du système
Uconnect » dans la section « Instruments du tableau de
bord » pour obtenir de plus amples renseignements.
MISE EN GARDE!
Le système de suspension pneumatique utilise de l’air
à haute pression pour activer le système. Pour éviter de
vous blesser ou d’endommager le système, consultez
votre concessionnaire autorisé pour tout entretien du
système.
Modes de suspension pneumatique
Le système de suspension pneumatique comporte plu-
sieurs modes pour protéger le système dans des situations
particulières :
Mode pneu-cric
Pour faciliter le remplacement d’une roue de secours, le
système de suspension pneumatique est muni d’une fonc-
tion qui permet de désactiver le système de mise à niveau
automatique. Ce mode doit être utilisé lorsque le moteur
est en marche. Consultez le paragraphe « Affichage du groupe d’instruments » dans la section « Instruments du
tableau de bord » ou « Réglages du système Uconnect »
dans la section « Instruments du tableau de bord » si le
véhicule est équipé d’une radio à écran tactile, pour obtenir
de plus amples renseignements.
NOTA :
Ce mode doit être utilisé lorsque le moteur est en
marche.
Transport Mode (Mode transport)
Pour faciliter le remorquage sur un camion à plateau, le
système de suspension pneumatique est muni d’une fonc-
tion qui permet au véhicule de passer en-deçà de la
position NRH (Garde au sol normale) et de désactiver le
système de mise à niveau automatique de la charge du
véhicule. Ce mode doit être utilisé lorsque le moteur est en
marche. Consultez le paragraphe « Affichage du groupe
d’instruments » dans la section « Instruments du tableau
de bord » ou « Réglages du système Uconnect » dans la
section « Instruments du tableau de bord » si le véhicule est
équipé d’une radio à écran tactile, pour obtenir de plus
amples renseignements.
NOTA : Ce mode doit être utilisé lorsque le moteur est en
marche.
5
DÉMARRAGE ET CONDUITE 507

Wheel Alignment Mode (Mode de réglage de la géomé-
trie)
Avant d’effectuer le réglage de la géométrie, ce mode doit
être activé. Consultez le paragraphe « Affichage du groupe
d’instruments » dans la section « Instruments du tableau
de bord » ou « Réglages du système Uconnect » dans la
section « Instruments du tableau de bord » si le véhicule est
équipé d’une radio à écran tactile, pour obtenir de plus
amples renseignements.
NOTA :Ce mode doit être utilisé lorsque le moteur est en
marche.
Mode de protection
Afin de « protéger » le système de suspension pneumati-
que, le véhicule passe au mode de protection lorsqu’il n’est
pas possible d’obtenir une mise à niveau de la charge. Il
peut être nécessaire de conduire le véhicule pour éteindre
le témoin du mode de protection à l’écran du groupe
d’instruments. Consultez le paragraphe « Affichage du
groupe d’instruments » dans la section « Instruments du
tableau de bord » ou « Réglages du système Uconnect »
dans la section « Instruments du tableau de bord » si le
véhicule est équipé d’une radio à écran tactile, pour obtenir
de plus amples renseignements. NOTA :
Si le véhicule est muni d’une radio à écran tactile,
toutes les fonctions d’activation et de désactivation de la
suspension pneumatique doivent être effectuées au moyen
de la radio. Consultez le paragraphe « Réglages du système
Uconnect » dans la section « Instruments du tableau de
bord » pour obtenir de plus amples renseignements.
Messages à l’affichage du groupe d’instruments
En présence des conditions appropriées, un message s’af-
fiche à l’écran du groupe d’instruments. Pour obtenir de
plus amples renseignements, consultez le paragraphe « Af-
fichage du groupe d’instruments » de la section « Instru-
ments du tableau de bord ».
Un carillon retentit lorsqu’une anomalie du système est
détectée.
Fonctionnement
Lorsque vous appuyez une fois sur le bouton du mode
remorque en position NRH (Garde au sol normale), le
véhicule s’abaisse jusqu’au niveau de la remorque.
NOTA : Le voyant DEL clignote en permanence jusqu’à ce
que le niveau de la remorque du véhicule ait été atteint.
508 DÉMARRAGE ET CONDUITE
